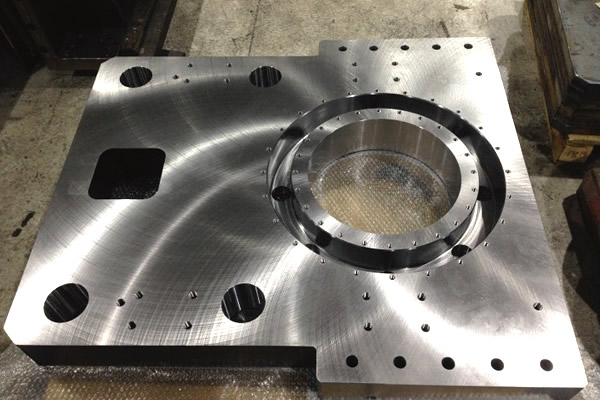

| 材質 | S48C調質材 |
|---|---|
| サイズ | 1000×800×110 |
| 使用機械 | 立型マシニング(MTV-815） |
| 特徴 | 溝外径Φ500溝内径Φ400部分は既製品の工具を改良して加工。加工精度±0.02。 |

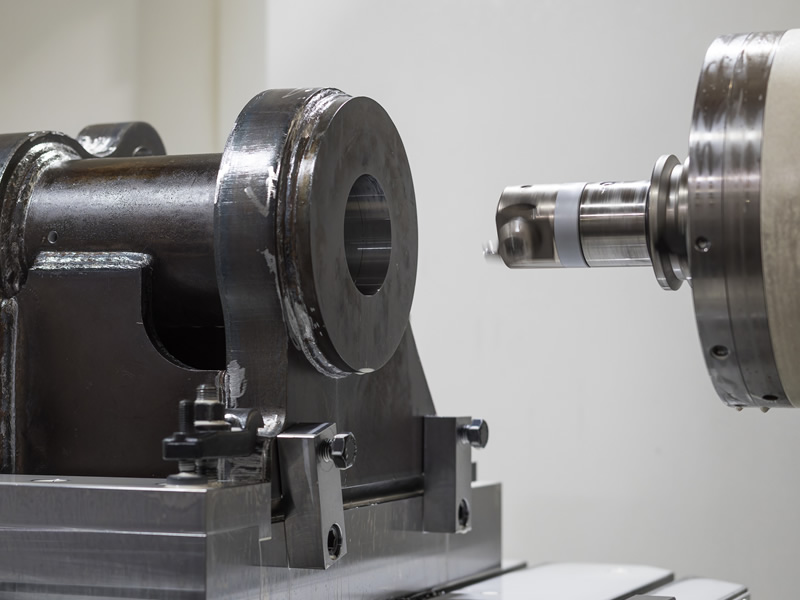

WORKS 制作事例紹介
Production example 「ミドルサイズ」に特化しつつ、多様な加工をワンストップでご提供
マシニングでの加工例 lathe manufacturing
プレート物のマシニング加工例
プレート物のマシニング加工例

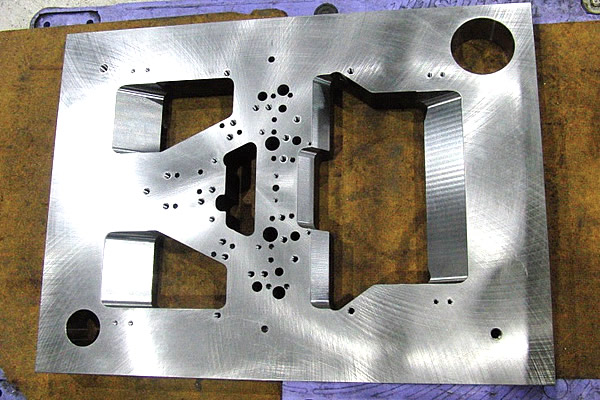

| 材質 | SS400 |
|---|---|
| サイズ | 600×450×60 |
| 使用機械 | 立型マシニング |
| 特徴 | 製品シュート部分のテーパー加工はCADCAMにて2.5D加工。 |

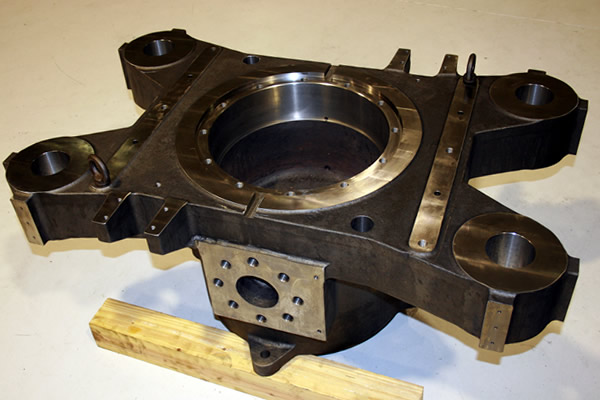

鋳物のマシニング加工例
| 材質 | FC30 |
|---|---|
| サイズ | 1120×730×440 |
| 使用機械 | 立型マシニング→横型マシニング （MTV-815/BTD-200QE) |
| 特徴 | 上下面を立型、外周４面を横型マシニングにて加工。 |
特殊な加工例
異素材の組み合わせ（３Ｄ加工）

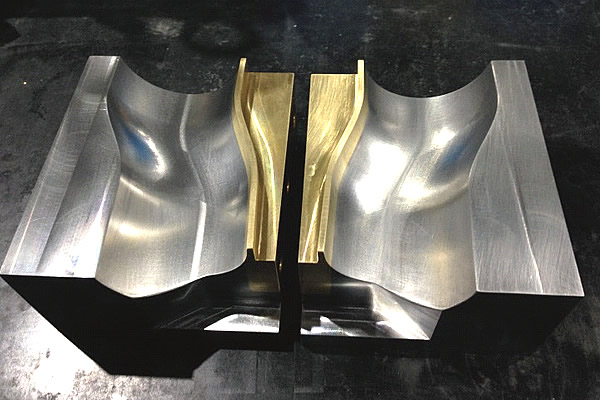

| 材質 | SS400＋真鍮 |
|---|---|
| サイズ | 120×110×90 |
| 使用機械 | 立型マシニング(MM-2500) |
| 特徴 | ２つの材料を組み合わせ、内側をCADCAMにて３Ｄ加工。 |
長物のマシニング加工例
| 材質 | SS400アングル材 |
|---|---|
| サイズ | 2800×150×150 |
| 使用機械 | 立型マシニング（SVC-2000L） |
| 特徴 | 長尺アングル材の面削と穴加工。 |
特殊な加工例
非鉄金属のマシニング加工

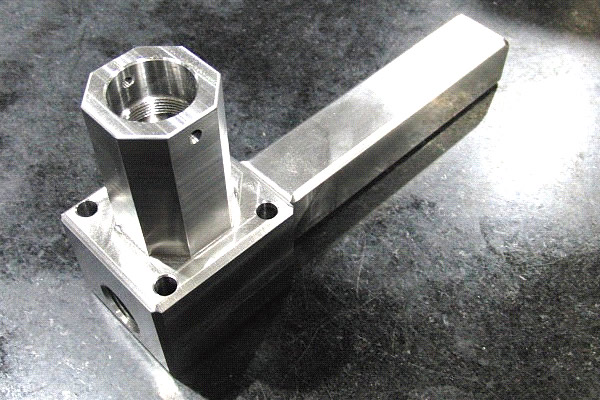

| 材質 | SUS303（一体物削り出し） |
|---|---|
| サイズ | 180×87×50 |
| 使用機械 | 立型マシニング(MM-2500) |
| 特徴 | CADCAMを使用。ブロックから削り出し。 |
異形プレートのマシニング加工例

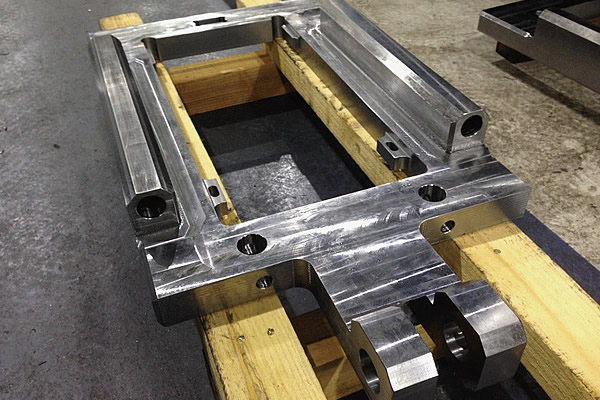

| 材質 | S50C調質材 |
|---|---|
| サイズ | 690×355×78 |
| 使用機械 | 立型マシニング→横型マシニング （MTV-815/BTD-200QH) |
| 特徴 |
製缶品のマシニング加工例

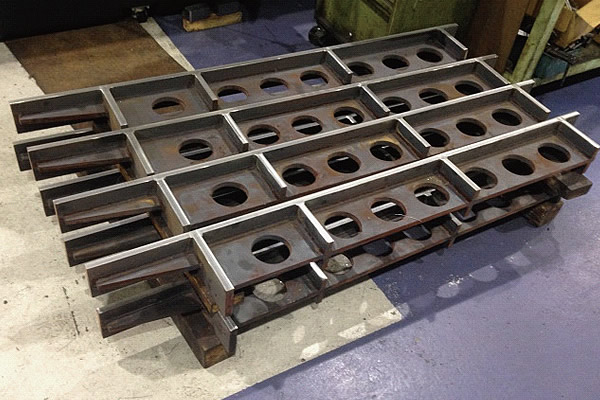

| 材質 | SS400製缶材 |
|---|---|
| サイズ | 1490×186×100 |
| 使用機械 | 立型マシニング→横型マシニング （MTV-815/BTD-200QF) |
| 特徴 | 底面の平面度は0.05。 |

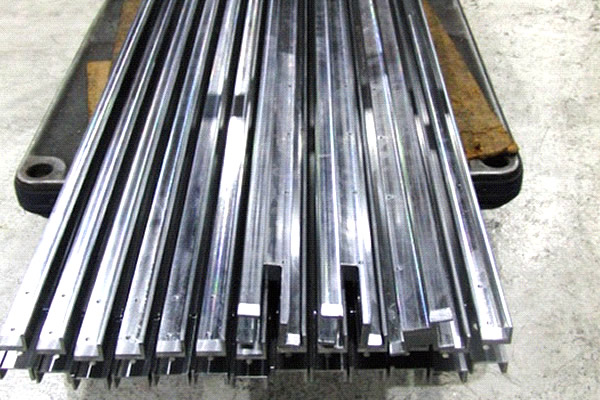

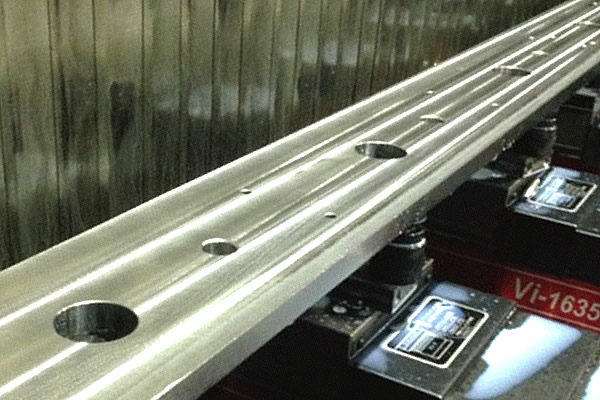

長物のマシニング加工例
| 材質 | S50C（HRC22～26） |
|---|---|
| サイズ | 1530×51×33.5 |
| 使用機械 | 立型マシニング（MTV-655/SVC-2000L） |
| 特徴 | 特殊レール部品。調質後に仕上げ加工。 溝部分の精度は±0.05で仕上げ。 |
特殊な加工例
マシニング加工とワイヤーカット

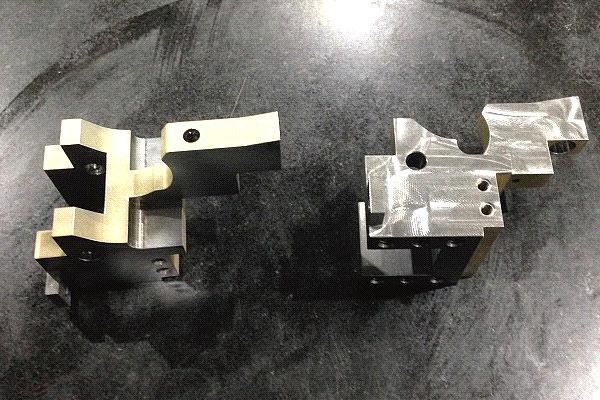

| 材質 | S50C |
|---|---|
| サイズ | 95×74×60 |
| 使用機械 | 立型マシニング→ワイヤー放電加工機 （MM-2500/α-600iA） |
| 特徴 | マシニングセンターとワイヤーカットを組み合わせて加工。 |
